Komplexný komunikačný dispečerský systém
Komplexné GPS/GSM-GPRS riešenie na riadenie a kontrolu prevádzky vozového parku motorových vozidiel prostredníctvom komunikačného terminálu
Modulárna koncepcia IT technológie v doprave v rámci komunikácie medzi vodičom a centrálou bolo naším dlhodobým cieľom. Výsledkom je modulárny systém, ktorý môže nie len dopĺňať, ale aj komplexné nahrádzať akýkoľvek bežný monitorovací GPS/GSM systém s výnosom prevyšujúcim jeho nadobúdacie a prevádzkové náklady. Základnom systému sú tri samostatne funkčné moduly, ktoré môžu byť nasadené v ľubovolnej kombinácii, plus modul na monitorovanie, komunikáciu, spravovanie prevádzkových dát z vozidiel a spravovanie dát z tachografov a kariet vodičov.
Modul "KOMUNIKÁCIA"
Predmetom modulu "KOMUNIKÁCIA" je on-line aplikácia NavComFleet zahŕňajúca v jednom zariadení monitoring, integrovanú navigáciu, dátovú komunikáciu vo forme písaných správ, riadenie a sledovanie nakládok a vykládok v prepojení na prevádzkové FMS/CAN dáta a stazku vodiča a zahŕňajúca skenovanie čiarových kódov, zasielania dokumentov formátu pdf / jpg / doc / xls a vydávanie daňových dokladov mobilnou tlačiarňou. Aplikácia podporuje aj zasielanie rôznych správ ako napr. poplach, nehoda, zápcha, polícia, zadávanie množstva a ceny natankovaného paliva, prijímanie a spracovanie súradníc trasy prepravy tovaru v súčinnosti s navigáciou a prijímanie a spracovanie užívateľských bodov v rámci rozvozu tovaru. V prípade segmentu osobných motorových vozidiel systém podporuje prepínanie sa medzi súkromnou a služobnou jazdou. Systém je aplikovateľný na platforme viacerých hardware zariadení (mobil/tablet/terminál).
Pokiaľ je v systéme zapojené aj hardware (EcoFuel) modulu "PREVÁDZKA", tak súčasťou každej nakládky a vykládky sú stavy počítadla prejdenej dráhy, spotreby paliva, času jazdy a poradového čísla jazdy. Pokiaľ pri prijímaní zákaziek je zadané aj číslo stazky (DZVV), tak každú nakládku a vykládku je možné detailne vyhodnocovať aj v nadväznosti na číslo stazky vrátane prevádzkových počítadiel (dráha/spotreba/čas jazdy). Pri tejto hardware kombinácii sú zaznamenávané prevádzkové počítadlá aj v rámci každého naštartovania a zhasnutia motora (každej jazdy). Ide o počítadlá prejdenej dráhy, spotreby paliva, času jazdy, čísla jazdy a stavu paliva v nádrži. Okrem toho je možné jazdy indexovať v nadväznosti na číslo stazky (DZVV), ktoré vo výstupe definujú pracovnú zmenu a k nej prislúchajúce jazdy vrátane prevádzkových dát (dráha/spotreba/čas jazdy/stav paliva).
Ceny modulu komunikácia bez hardware
Názov / špecifikácia | Cena bez DPH 20% |
Jednorázový poplatok | 70,00 |
Mesačný poplatok za funkcie BASIS (monitoring/kniha jázd) | 3,00 |
Mesačný poplatok za funkcie CAN (FMS/CAN/OBD/prevádzka/profil/štýl jazdy) | 2,00 |
Mesačný poplatok za funkciu JOB (nakládky/vykládky/zadávanie/prehľad) | 1,00 |
Mesačný poplatok za funkciu COM (zasielanie písaných správ/prehľad) | 0,50 |
Mesačný poplatok za funkciu REMOTE (sťahovanie/archivácia dát tachograf/karta) | 2,50 |

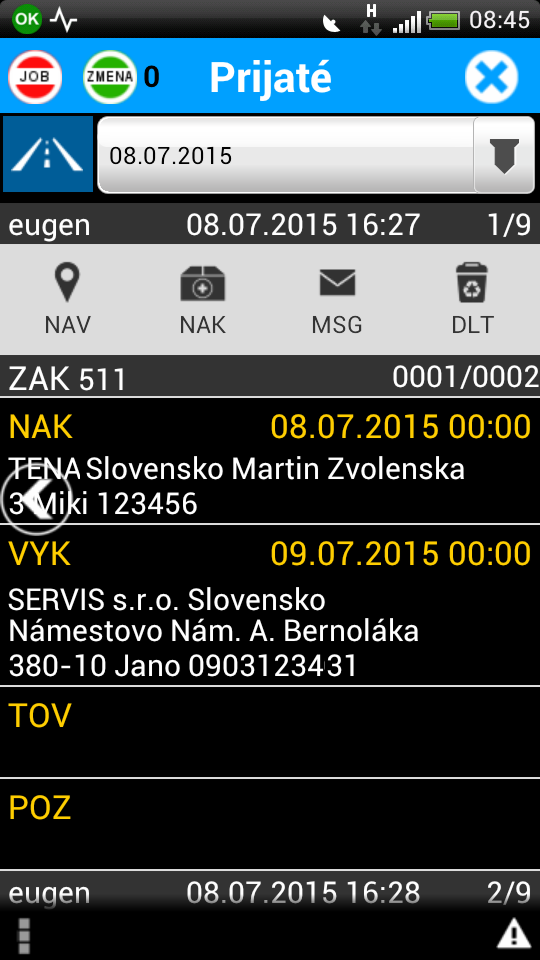

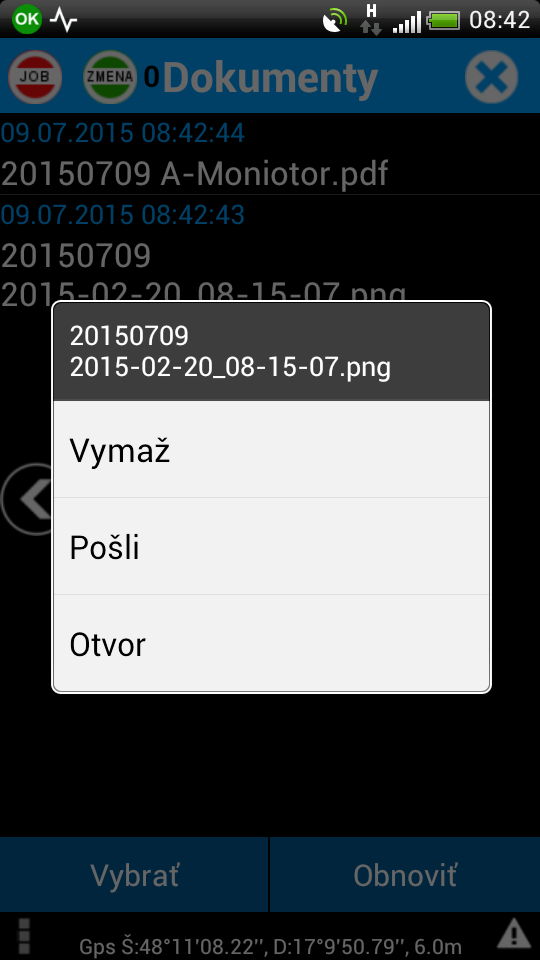

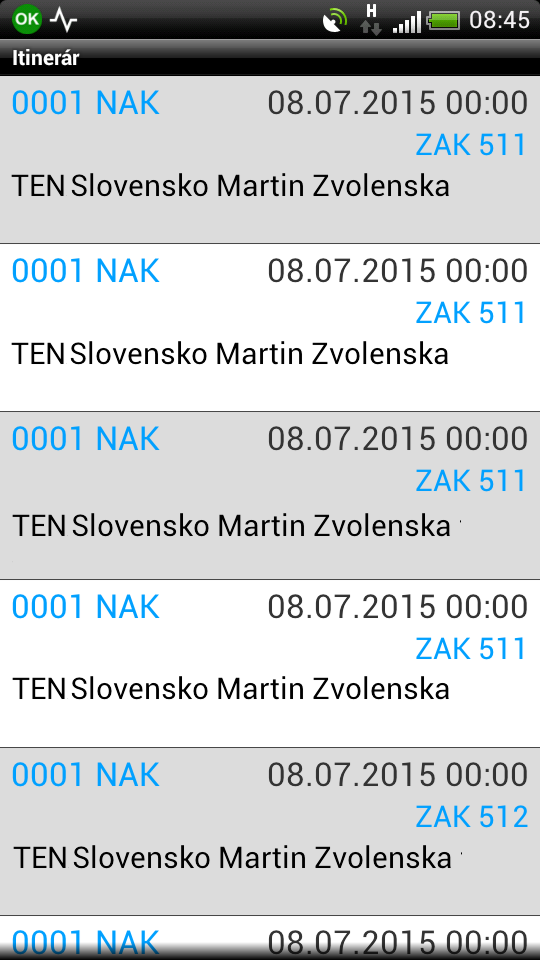

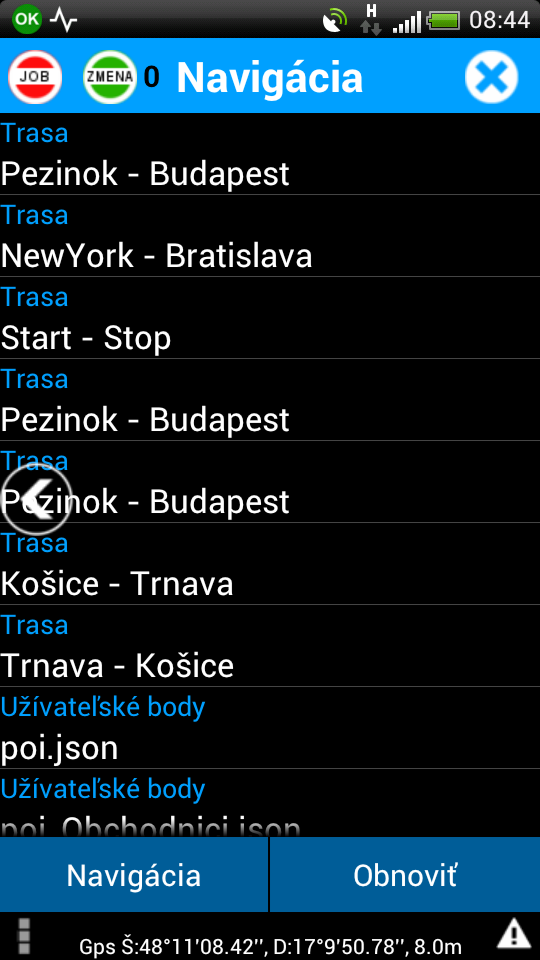

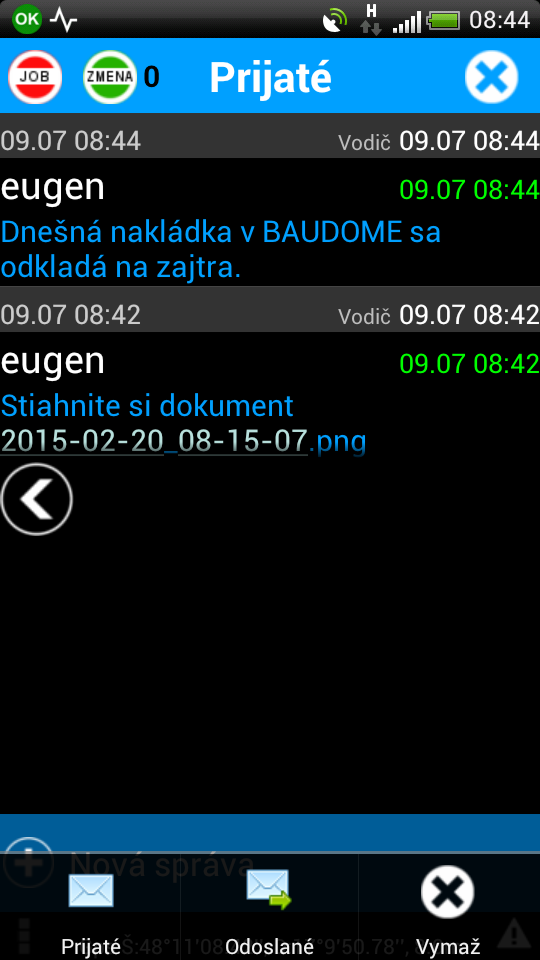

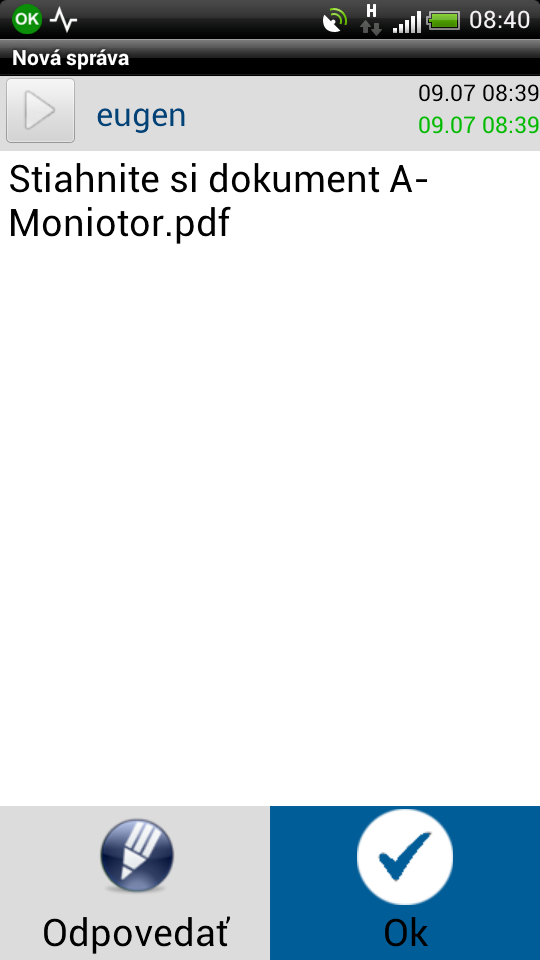

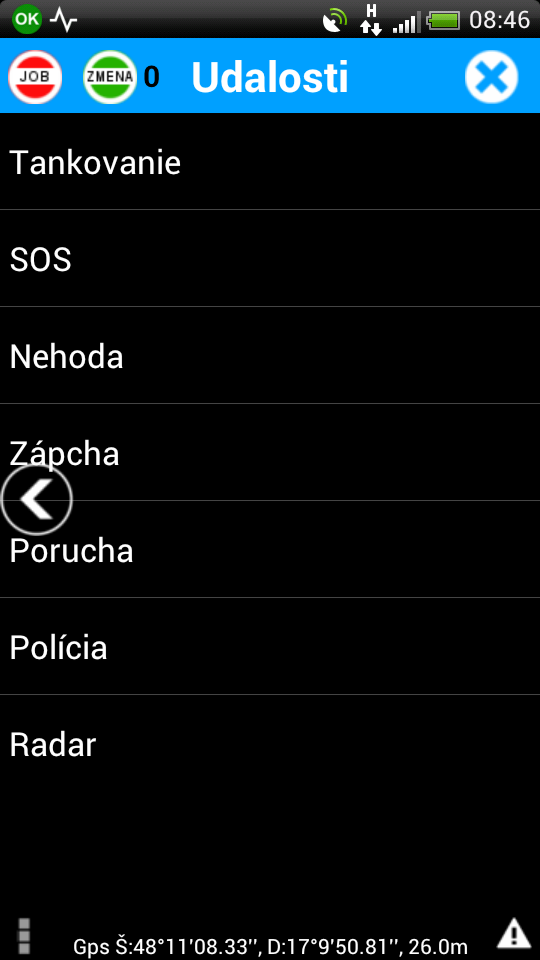

Ukážka aplikácie NavComFleet
Modul "PREVÁDZKA"
Predmetom modulu "PREVÁDZKA" je komplexný a nezávislý záznam prevádzky osobných, dodávkových a nákladných motorových vozidiel a autobusov z FMS/CAN/OBD zbernice ako napr. dráha, spotreba celkovo, spotreba na jazdu a voľnobeh, čas jazdy a voľnobehu, stav paliva v nádrži, rýchlosť vozidla, otáčky, teplota a zaťaženie motora, zaťaženie náprav a tlak v pneumatikách jednotlivých náprav. Predmetom záznamu je aj chronologické číslovanie jazdy, dátum a čas štart/stop motora a GPS súradníc za každú jazdu. Základom modulu prevádzka je zariadenie EcoFuelFMS/OBD. Zariadenie EcoFuel môže pracovať aj v of-line režime, kedy sa prevádzkové dáta prenášajú do počítača prostredníctvom USB dátového kľúča. Prenos dát z USB dátového kľúča je možný aj v on-line režime prostredníctvom nadstavbového zariadenia cez GSM/GPRS mobilnú dátovú sieť, ako napr. v prípade jeho nasadenia s aplikáciou NavComFleet v rámci modulu "KOMUNIKÁCIA".

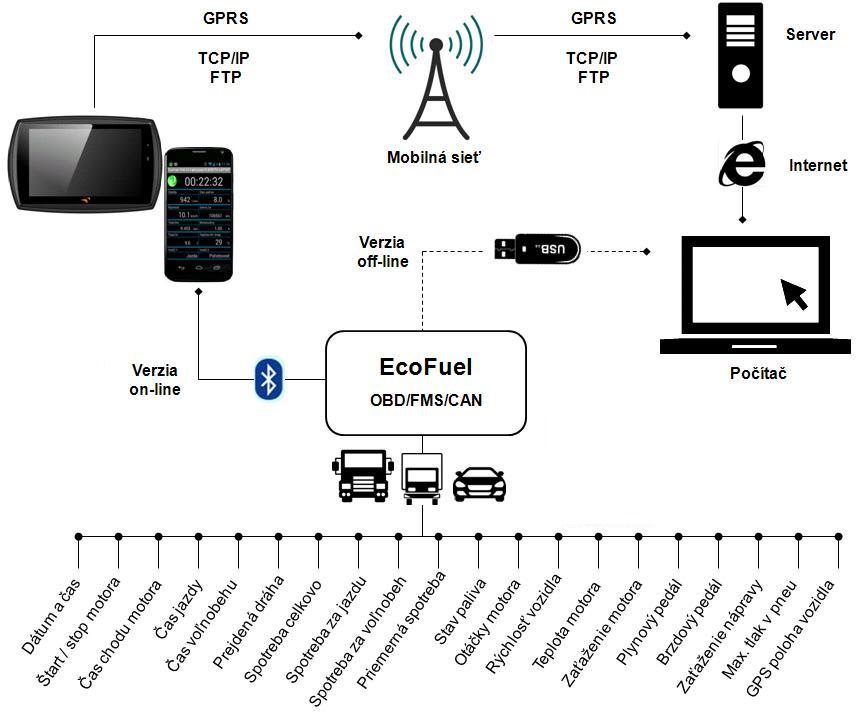

Poznámka: ceny modulu "PREVÁDZKA" sú uvedené v tabuľke cien pri module “KOMUNIKÁCIA“ ako funkcia CAN.Princíp funkcie EcoFuel
Príklad dostupnosti prevádzkových dát
MAN / DAF / IVECO / SCANIA / IRISBUS / MERCEDES / VOLVO / RENAULT / VOLKSWAGEN / SKODA / AUDI / SEAT / DACIA / KIA / HYUNDAI / PEUGEOT / CITROEN / SUZUKI / HONDA / MAZDA / TOYOTA / NISSAN / FIAT / FORD / OPEL / CHEVROLET / CHRYSLER / ALFA ROMEO / LANCIA / LADA / JAGUAR / MITSUBISHI / BMW / ROVER / JEEP / SUBARU
Modul "TACHOGRAF"
Predmetom modulu "TACHOGRAF" je plne automatizované vzdialené sťahovanie dát z digitálnych tachografov a kariet vodičov cez WiFi a GSM/GPRS dátovú sieť pre potreby archivácie a vyhodnocovania dát vrátane kontroly dodržiavania sociálnej legislatívy. Predmetný modul plne podporuje všetky značky a typy digitálnych tachografov vrátane ich starších verzií.
Verzia Wifi slúži na prenos dát z digitálnych tachografov a kariet vodičov v prípade vozidiel, ktoré sa pravidelne vracajú do stanovišťa s pokrytím WiFi sieťou, alebo v prípade jeho nasadenia s aplikáciou NavComFleet v rámci modulu "KOMUNIKÁCIA", kedy sa dáta prenášajú prostredníctvom komunikačného terminálu cez GSM/GPRS dátovú sieť.
Verzia GSM/GPRS slúži na prenos dát z digitálnych tachografov a kariet vodičov v prípade jeho nezávislého nasadenia a v prípade vozidiel, ktoré sú pravidelne na cestách mimo stanovište. Verzia GSM/GPRS podporuje sťahovanie a prenos dát aj zo starších verzií digitálnych tachografov cez predné dátové rozhranie tachografu.

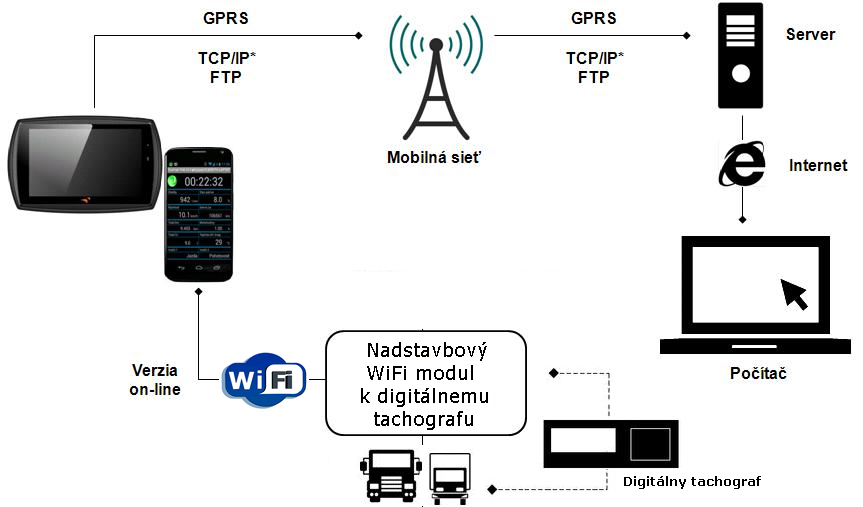

Poznámka: Ceny modulu "TACHOGRAF" sú uvedené v tabuľke cien pri module "KOMUNIKÁCIA" ako funkcia REMOTE.Princíp funkcie WiFi s prenosom cez GSM/GPRS
Modul "MONITOR"

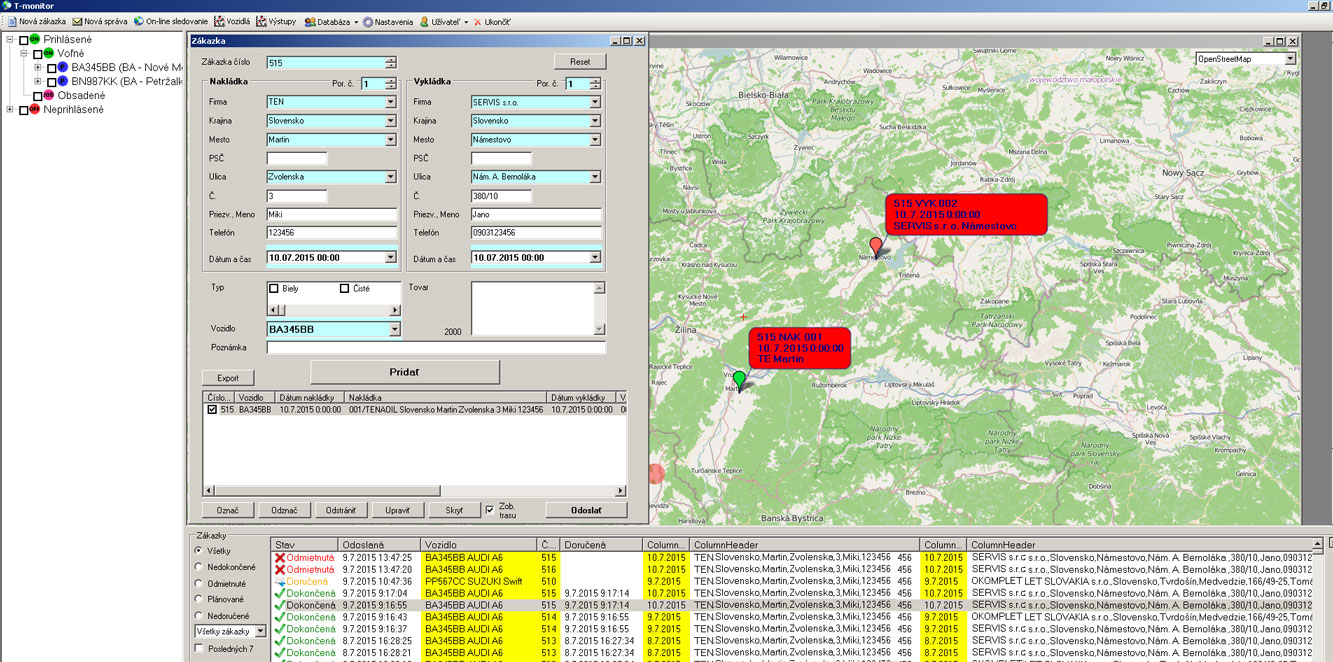

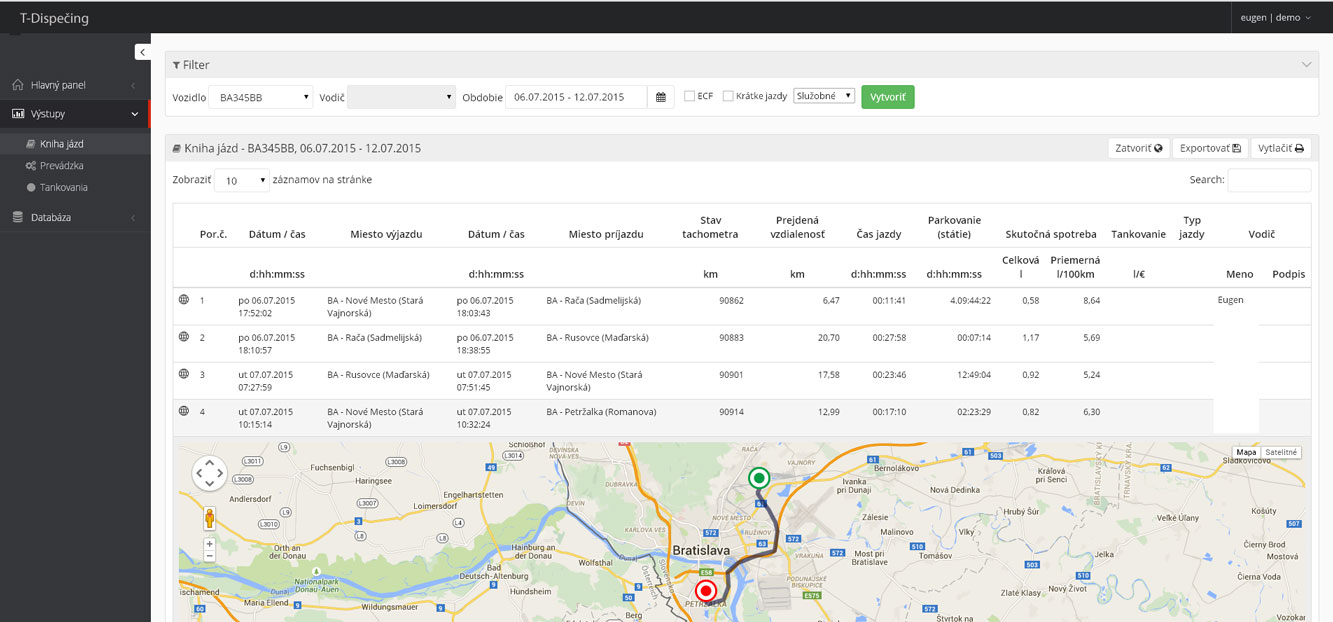

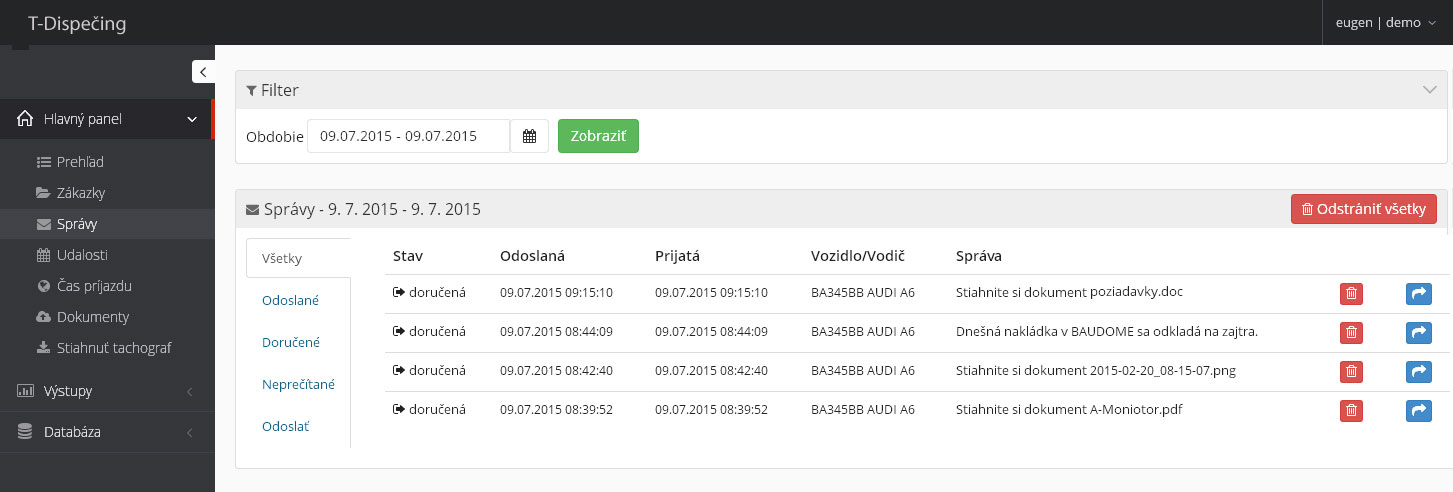

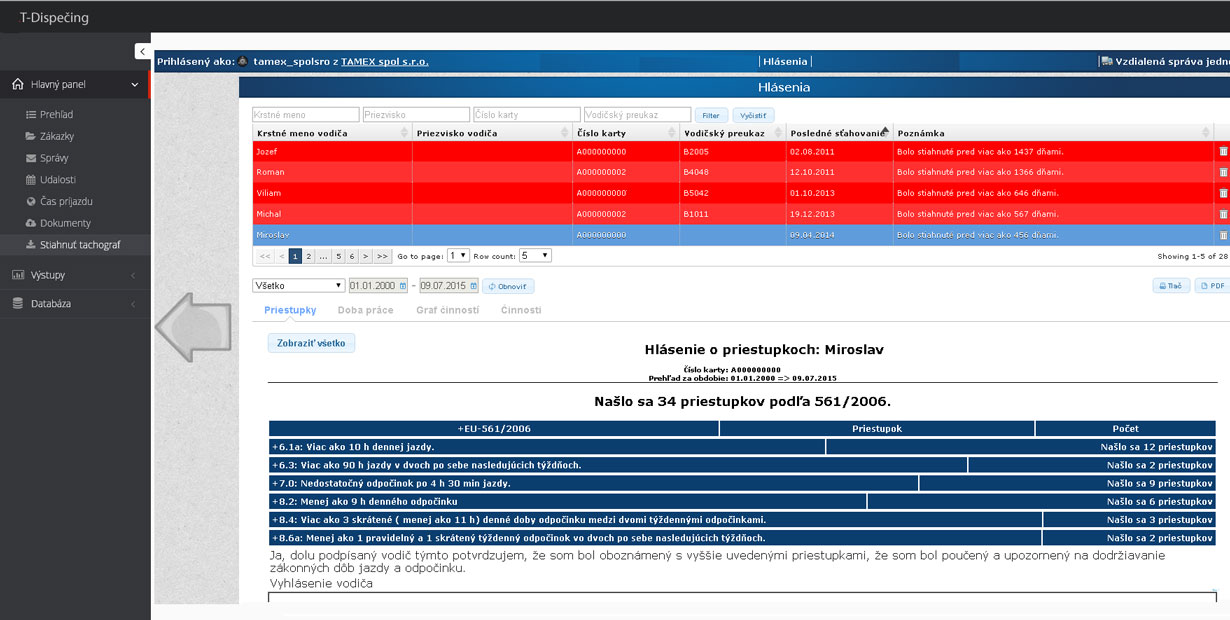

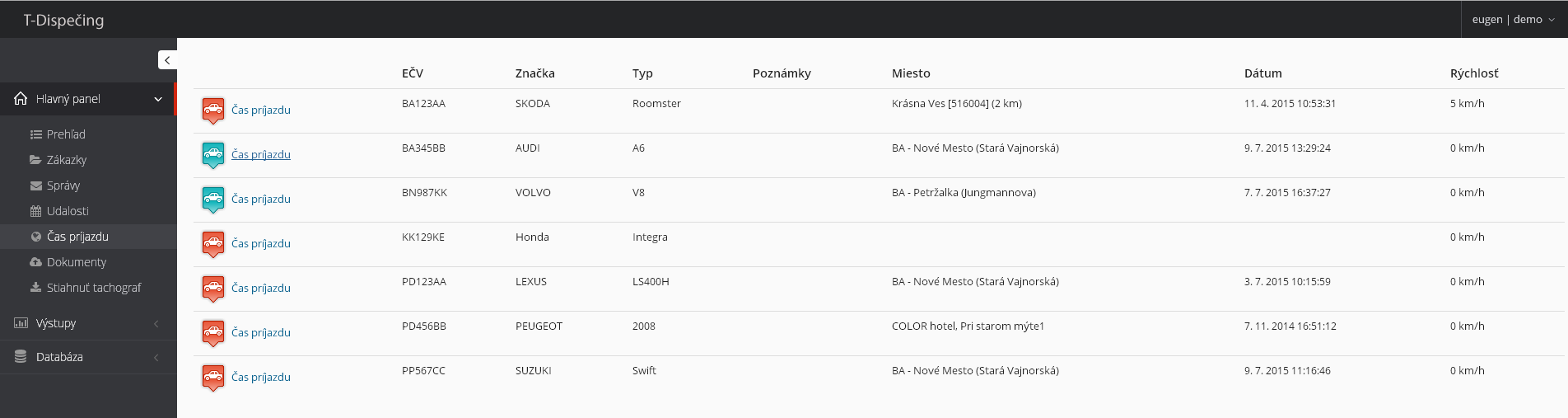

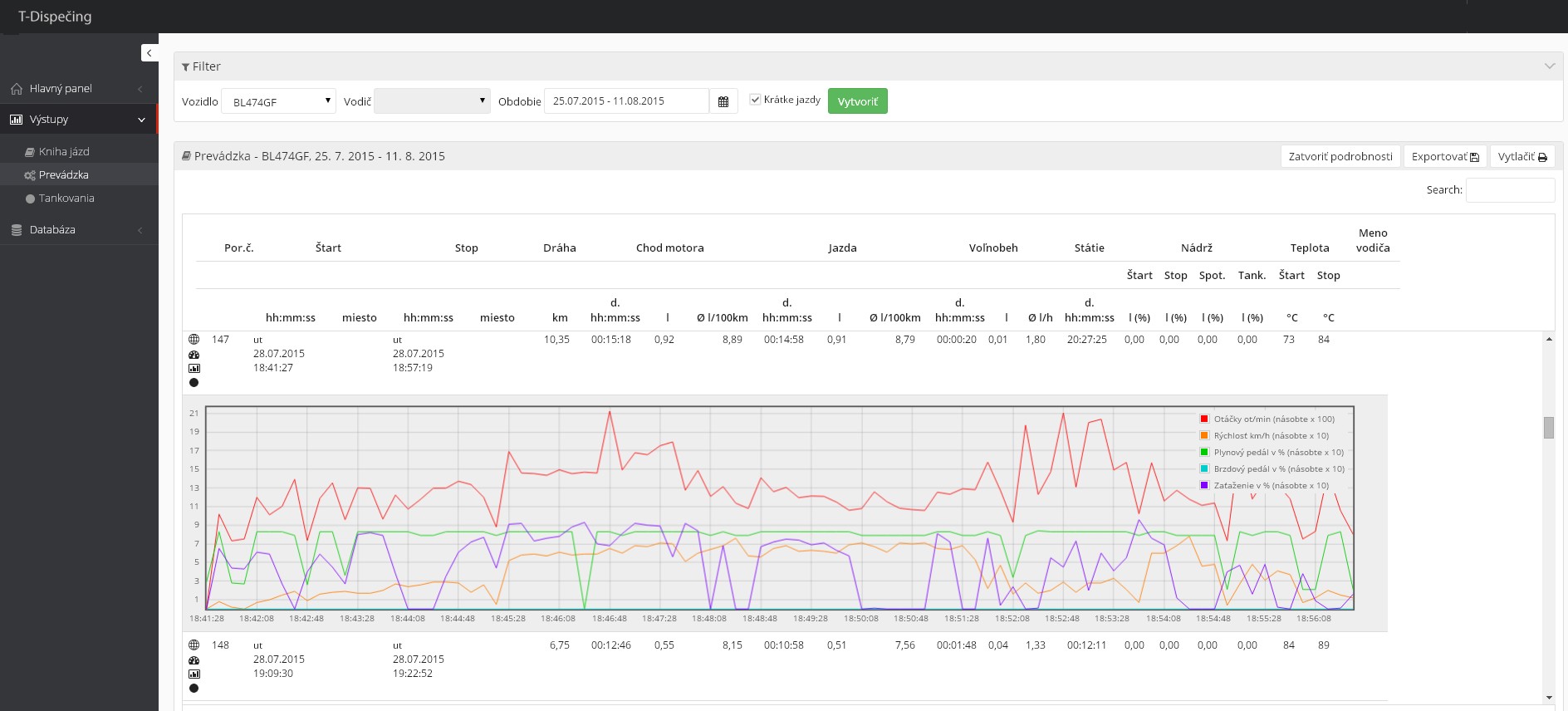

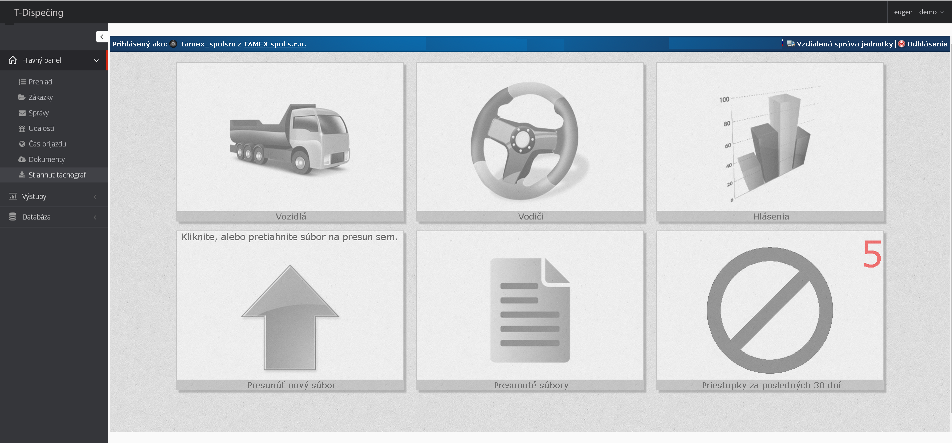

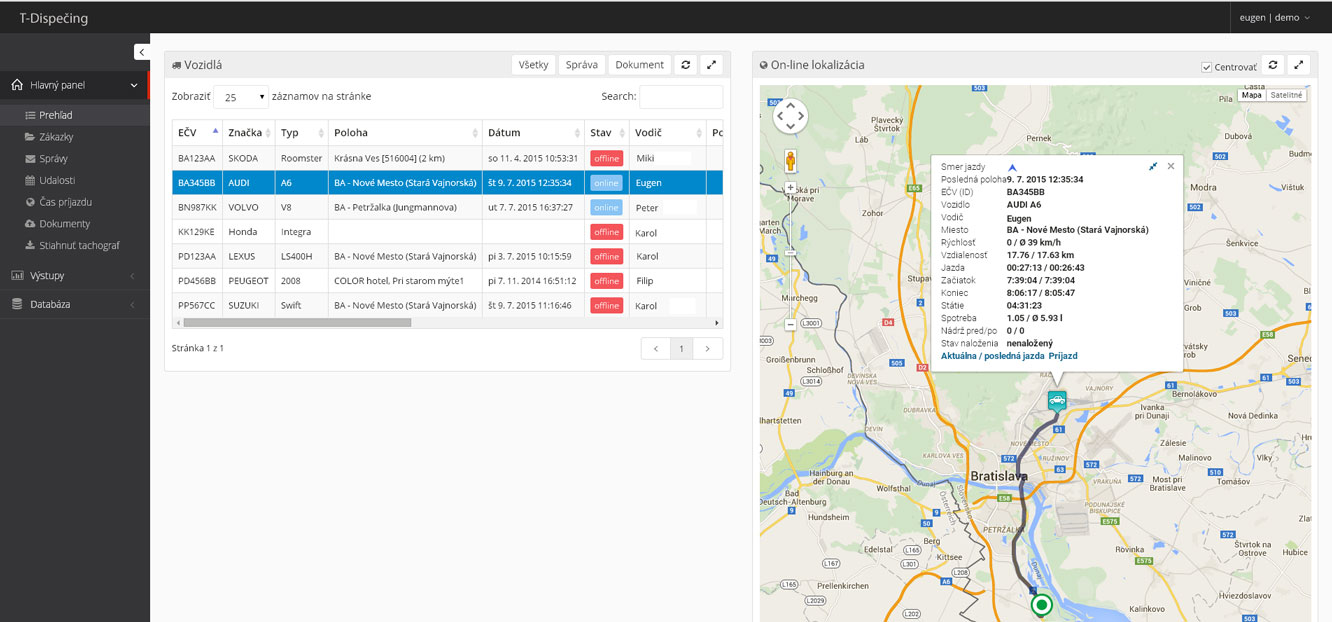

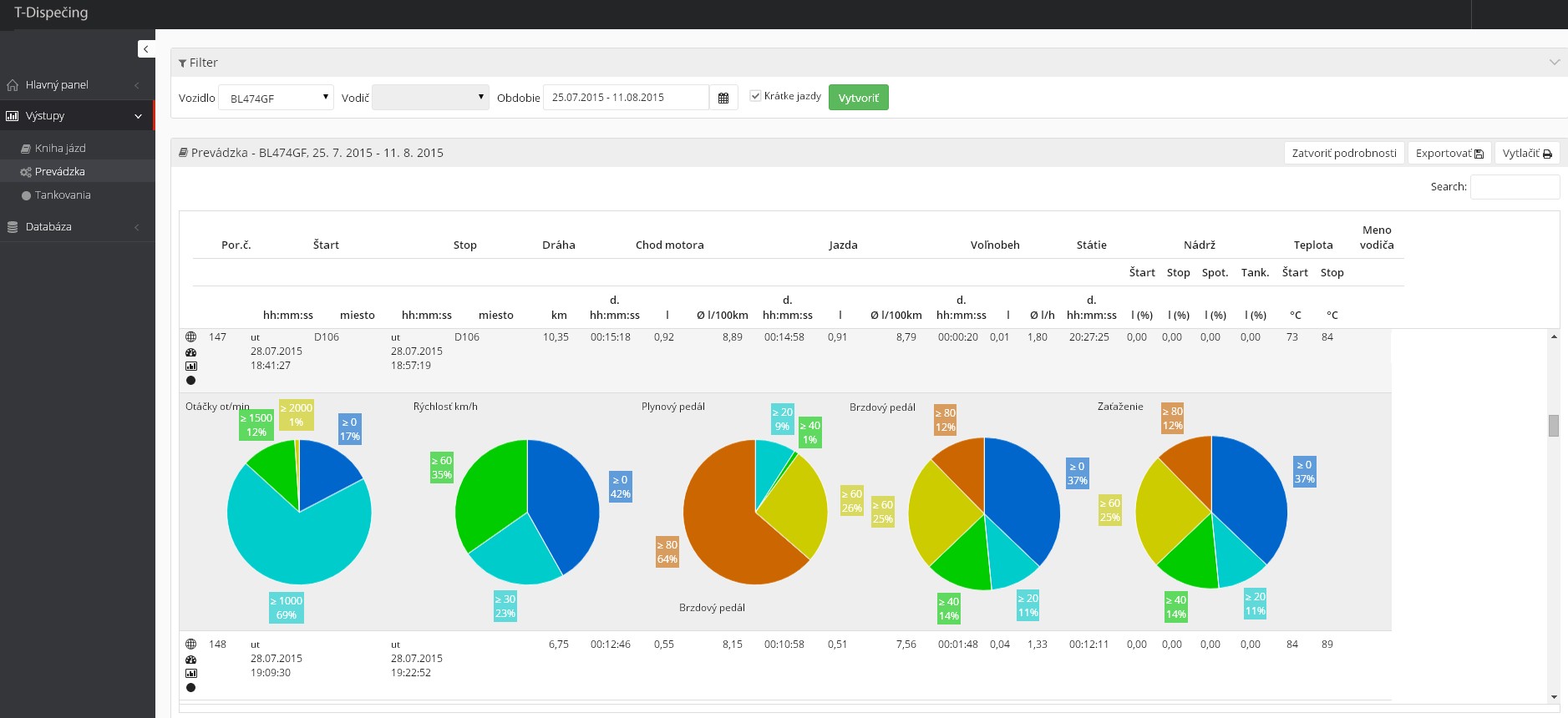

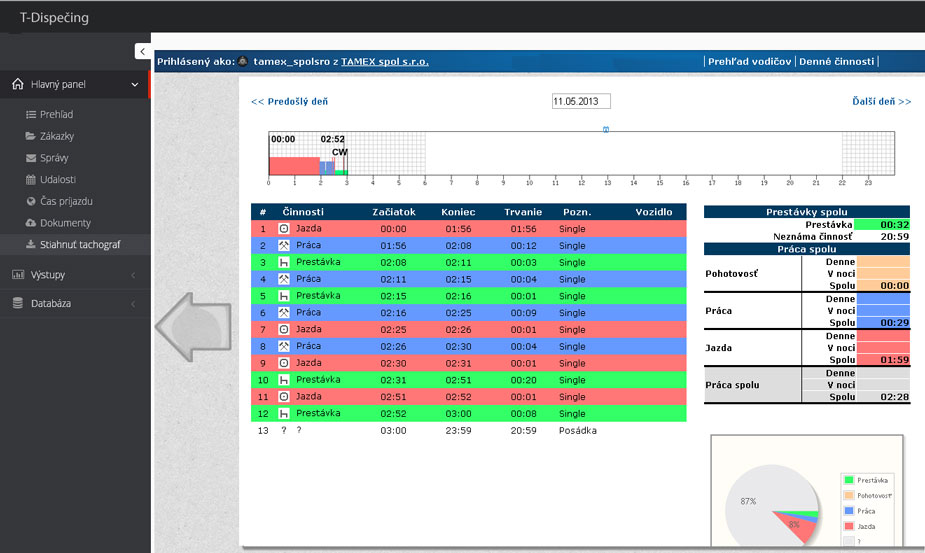

Pri tomto module sú dáta na strane počítača dostupné v reálnom čase v rámci programu zahŕňajúcom lokalizáciu, knihu jázd, prevádzku vozidla, profil a štýl jazdy, ekonomiku jazdy, spotrebu paliva, stav paliva v nádrži, zasielanie dokumentov, písanie správ, zasielanie nakládok, vykládok, tras prepravy, užívateľských bodov a vyhodnocovanie dát z digitálnych tachografov, kariet vodičov vrátane priestupkov podľa aktuálne platnej sociálnej legislatívy a dennej a nočnej pracovnej doby. Predmetné dáta sú dostupné v plne grafickom a tabuľkovom prevedení. Obsluha programu je účelová, prehľadná a intuitívna. Program pod názvom T-Dispečing pracuje vo web prostredí čo si nevyžaduje jeho inštaláciu, priamu aktualizáciu u zákazníkov a je dostupný z akéhokoľvek počítača, tabletu a mobilného telefónu v internetovej sieti. Doplnková časť programu pod názvom T-Monitor pre zadávanie nakládok a vykládok a spravovanie dát sa inštaluje priamo na počítač užívateľa. Vyhradené dáta modulu “MONITOR“ sú dostupné aj v na to určenej mobilnej aplikácii T-Monitor Smartfón. Za dohodnutých podmienok je možné modul “MONITOR“ uspôsobiť požiadavkám koncových užívateľov.
Poznámka: ceny modulu “MONITOR“ sú zahrnuté v cenách uvedených v tabuľke cien pri module “KOMUNIKÁCIA“.Vašu požiadavku na jednotlivé moduly zadajte tu:
Komplexný prehľad funkcií systému
Identifikácia vozidla / návesu (prívesu) | áno |
Identifikácia vodiča 1 / vodiča 2 | áno |
Lokalizácia v reálnom čase | áno |
Záznam a zobrazenie jázd v mape | áno |
Začiatok / koniec / čas jazdy / státie / parkovanie / ..... podľa GPS | áno |
Prejdená vzdialenosť podľa GPS | áno |
Rýchlosť podľa GPS | áno |
Súkromná a služobná jazda | áno |
Obojsmerná písaná komunikácia cez mobilnú dátovú GPRS sieť | áno |
Obojsmerné zasielanie dokumentov formátu pdf, xls, doc, jpg, .... | áno |
Komplexné on-line spravovanie nakládok a vykládok | áno |
Riadenie trasy prepravy cez nakládky a vykládky alebo cez prejazdové body (itinerár) | áno |
Riadenie rozvozu tovaru cez nakládky a vykládky alebo cez užívateľské body | áno |
Integrovaná navigácia | áno |

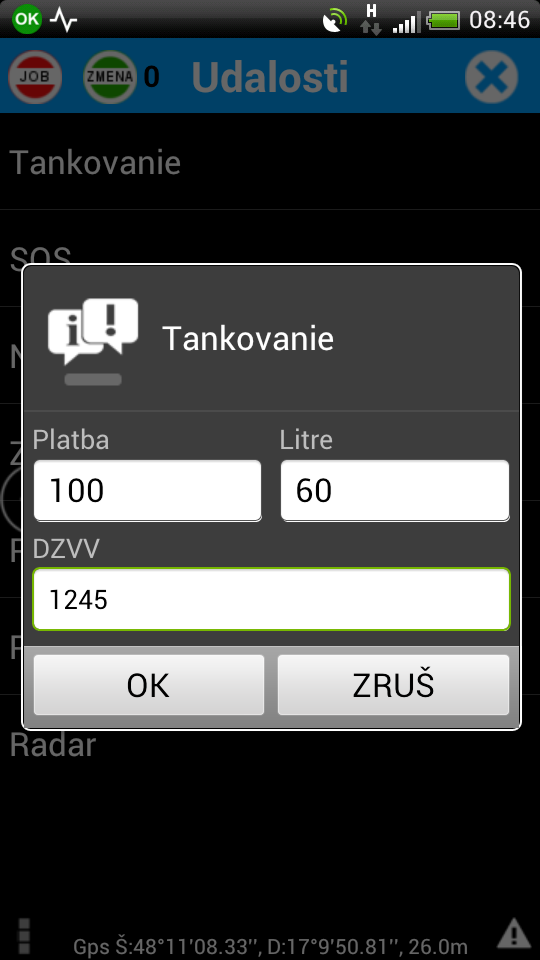

Zadávanie množstva a ceny natankovaného paliva | áno |
Zadávanie typu jazdy (služobná/súkromná) v prípade osobných motorových vozidiel | áno |
Zasielanie viacerých typov správ (porucha, poplach, nehoda, polícia, radar, ...) | áno |
Začiatok / koniec / čas chodu motora / čas jazdy / čas voľnobehu | áno |
Skenovanie čiarových kódov a ich priraďovanie ku nakládkam a vykládka | áno |
Vydávanie daňových dokladov aj v nadväznosti na nakládky a vykládky | áno |
Prejdená dráha | áno |
Spotreba paliva celkovo / na jazdu / na voľnobeh * | áno |
Stav paliva v nádrži | áno |
Rýchlosť vozidla | áno |
Otáčky motora | áno |
Teplota motora | áno |
Zaťaženie motora | áno |
Poloha plynového pedálu | áno |
Poloha brzdového pedálu | áno |
Max a min. tlak pneumatík jednotlivých náprav | áno |
Zaťaženie náprav | áno |
Plne automatizované sťahovanie a prenos dát z digitálnych tachografov | áno |
Plne automatizované sťahovanie a prenos dát z analógových tachografov | áno |
Lokalizácia v mape vrátane prevádzkových dát | áno |
Zobrazenie jázd v mape v rámci knihy jázd a prevádzkových dát | áno |
Automatická kontrola konzistencie (nadväznosti) jázd | áno |
Funkcia geofencing (pohyb vozidiel v definovaných lokalitách) | áno |

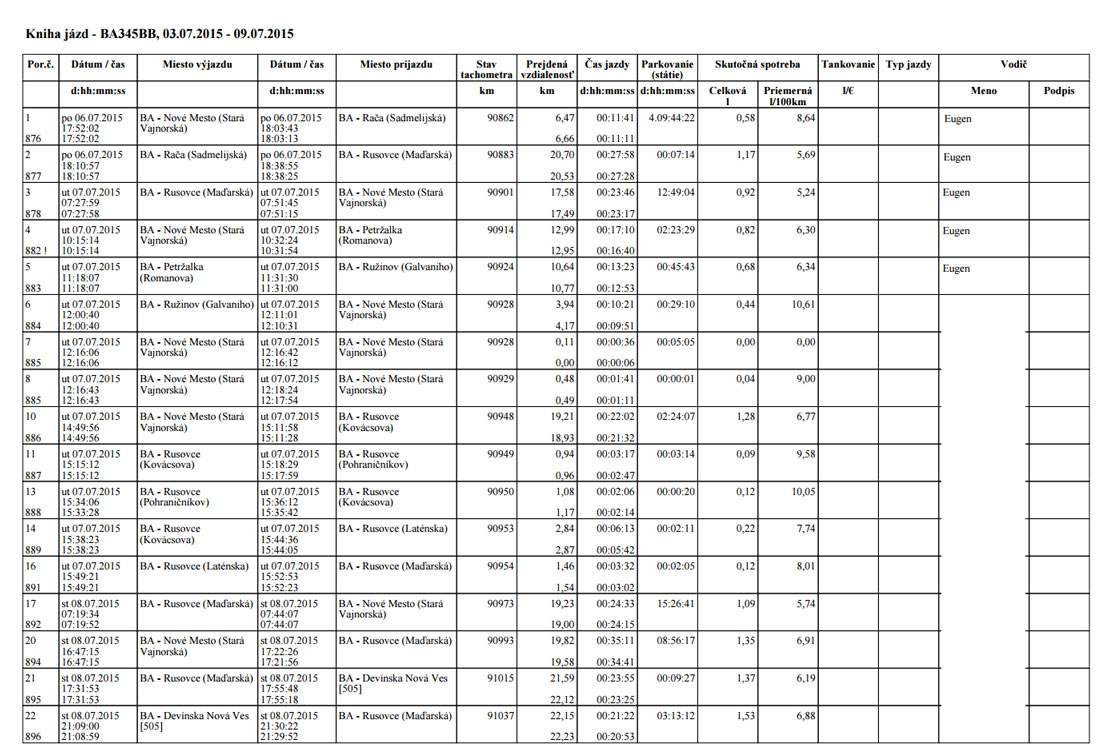

Tabuľkový výstup „Kniha jázd“ | áno |
Tabuľkový výstup „Udalosti“ | áno |
Tabuľkový výstup „Zákazky“ (nakládky/vykládky) | áno |
Tabuľkový a grafický výstup „Prevádzka“ (štýl / profil - ekonomika jazdy) | áno |
Tabuľkový výstup „Tankovania“ | áno |
Zadávanie nakládok/vykládok vrátane atribútov ako GPS, dátum, čas, miesto, tovar, ... | áno |
Písanie textových správ v rámci dátovej komunikácie | áno |
Zasielanie dokumentov formátu pdf, xls, doc, jpg, .... | áno |
Možnosť vyhodnotenia času príjazdu na základe aktuálne platnej polohy vozidla | áno |
Tabuľkový a grafický výstup dennej a nočnej zmeny vodiča v rámci dát z karty vodiča | áno |
Tabuľkový a grafický výstup dennej a nočnej zmeny vodiča v rámci dát z tachogafu | áno |
Tabuľkový a grafický výstup priestupkov v rámci dát z karty vodiča vrátane potvrdenia | áno |
Grafický prehľad práce vodiča na základe dát z karty vodiča | áno |
Archivácia dát z tachografov a kariet vodičov | áno |

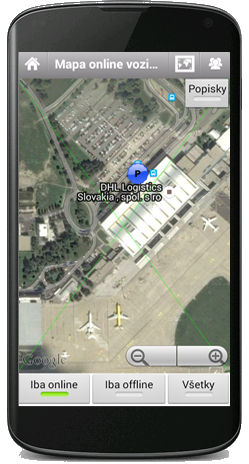

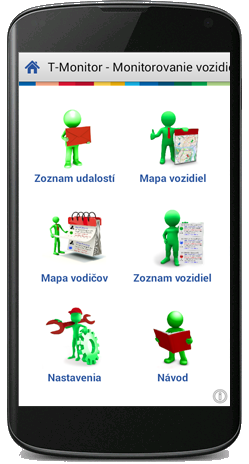

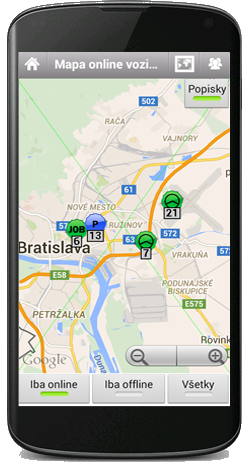

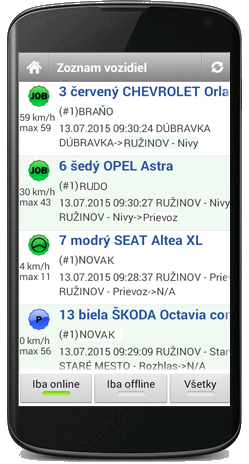

Mobilná aplikácia

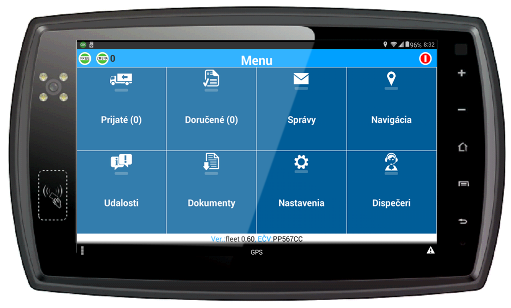

Popis komunikačného terminálu

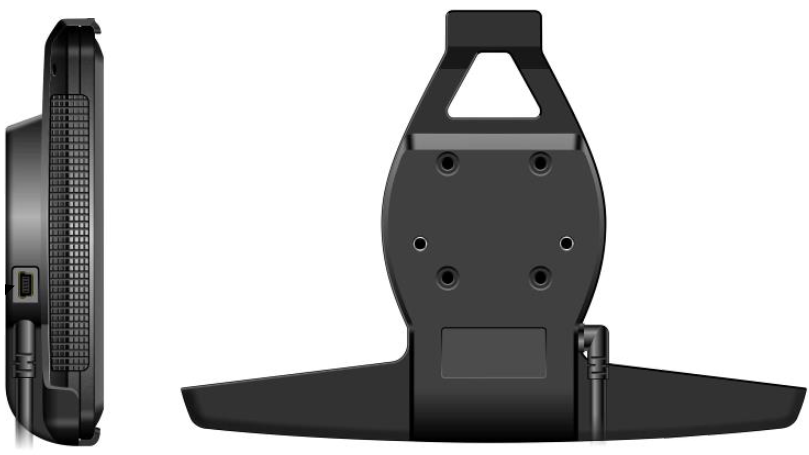

Komunikačný terminál typu MT720 patri medzi profesionálne hardware riešenia v rámci nasadenie on-line aplikácia NavComFleet (viď. modul “KOMUNIKÁCIA“ ). Ide o 7“ terminál s funkciou GPS, WiFi, Bluetooth, 3G, RFID, predná a zadná kamera, svetelný snímač, gyroskop, akcelerometer, TTL serial alebo OTG port, +15 (zapaľovanie). Niektoré funkcie terminálu sú za príplatok, ako napr. kamera, RFID, gyroskop, ...
