GPS monitoring na platforme zariadenia FM1

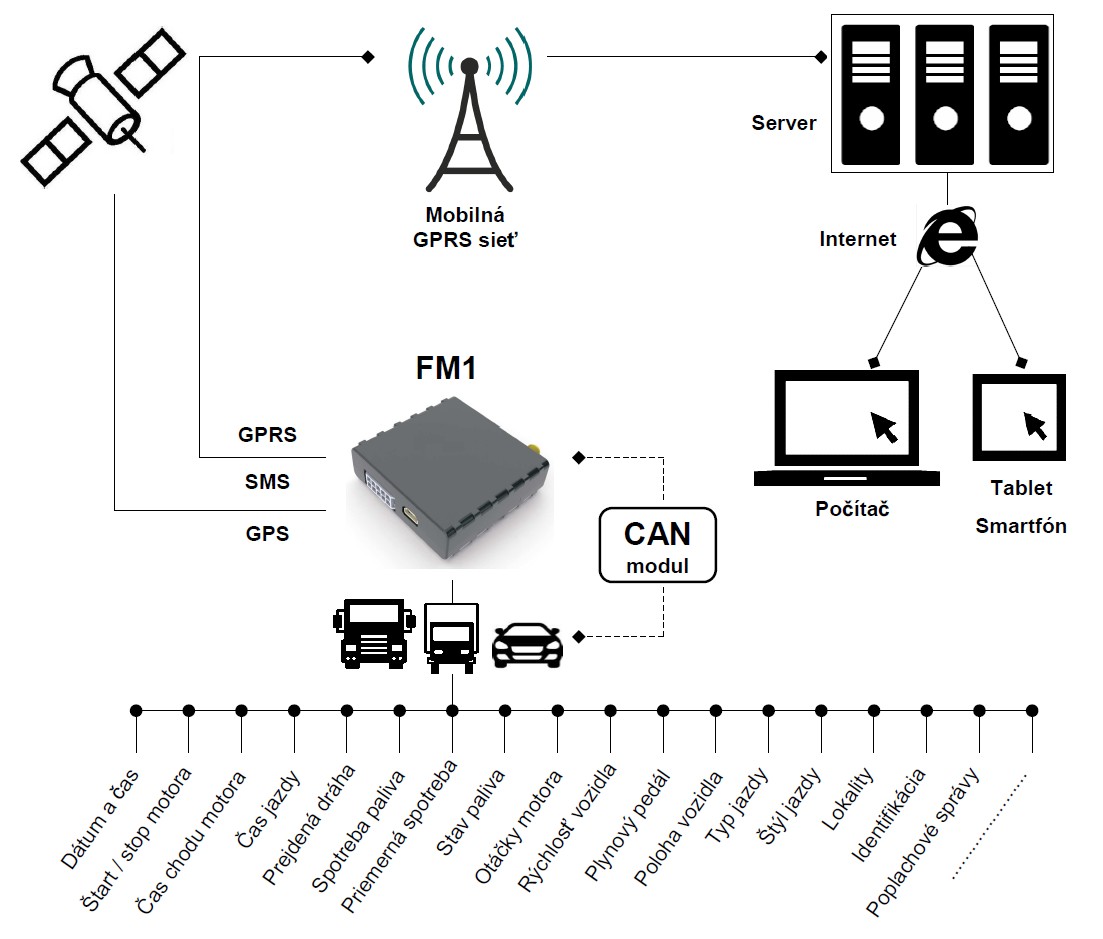

Monitorovanie vozidiel na báze GPS / GSM-GPRS zariadení sa za posledných 5 rokov stalo fenoménom v cestnej doprave. GPS monitoring v reálnom čase je štandardne riešený zariadeniami, ktoré sa inštalujú do motorových vozidiel a ktoré zabezpečuje komunikáciu a prenos dát cez mobilnú dátovú GSM-GPRS sieť do dátovej centrály. Štandardné dáta, ako dátum, čas, miesto začiatku a konca jazdy, čas jazdy, prejdená dráha, rýchlosť vozidla, zobrazenie jazdy v mape, meno vodiča, typ jazdy môžu byť doplnené aj o informácie ako spotreba paliva, stav paliva v nádrži, otáčky motora, teplota motora, atď. Od rozsahu prevádzkových dát sa odvíja aj koncová cena zariadenia a programu na zobrazovanie a vyhodnocovanie dát v počítači. Predmetné dáta je možné interpretovať aj v mobilnej Android aplikácii. Prehľad jednotlivých základných funkcií je popísaný v nasledujúcej tabuľke.

Štandardné funkcie FM1 *

Nadstavbové funkcie s CAN modulom (osobné a nákladné motorové vozidlá)

Obrázky ku programu

Mobilná aplikácia

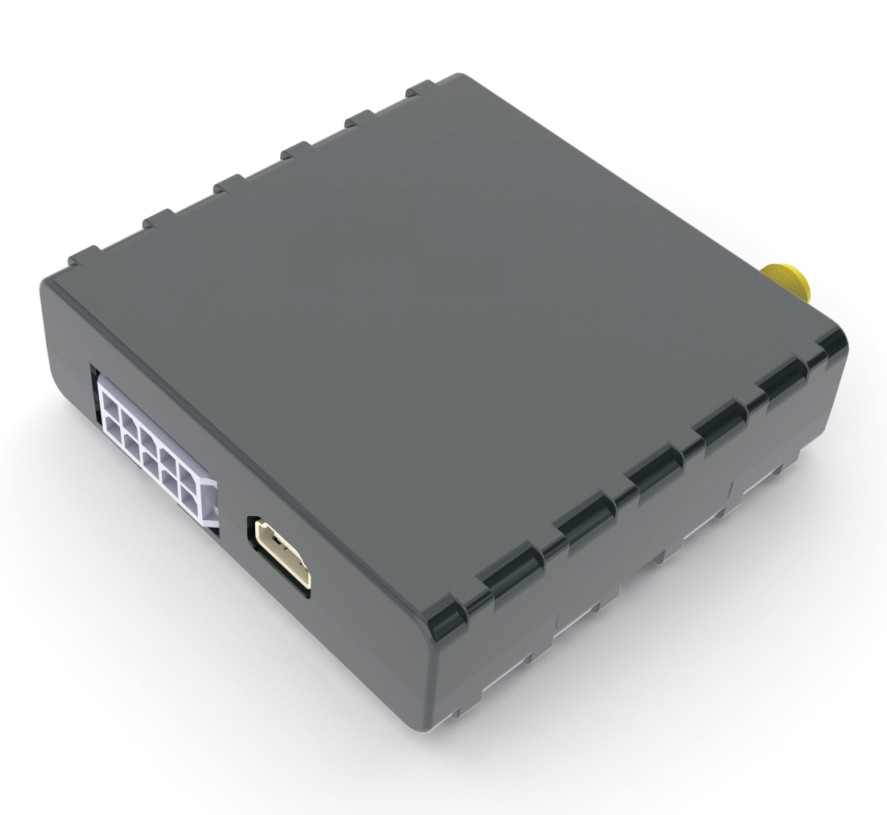

Popis zariadenia FM1

FM1 patrí svojimi minimálnymi rozmermi k najmenším GPS/GPRS monitorovacím zariadeniam na trhu. Je dokonalým nástrojom pre všetkých tých prevádzkovateľov motorových vozidiel, ktorí potrebujú mať komplexný prehľad o svojom vozovom parku v reálnom čase na základe GPS dát a pri rozšírení aj na základe vozidlových CAN dát. V prípade výpadku GPRS siete dokáže FM1 uchovať až 8.000 záznamov. So zariadením FM1 má možnosť každý prevádzkovateľ cenovo nenáročne sledovať prevádzku svojho vozového parku z pohodlia svojho počítača alebo mobilného telefónu. Okrem GPS dát a zapaľovania vozidla dokáže FM1 sledovať aj 2 digitálne a 1 analógový vstup, stav napájania, prudké zrýchlenia a spomalenia vozidla a pri detekcii odoslať správu na server cez GPRS mobilnú siať, alebo aj SMS správu na mobilný telefón. Pri FM1 je možné použiť ku identifikácii vodičov bezkontaktný Dallas systém.

Funkcie a charakteristika

• Lokalizácia v reálnom čase a záznam polohy, času, rýchlosti, vzdialenosti, uhla, zapaľovania, digitálnych a analógových vstupov, .....
• Komunikácia so serverom cez mobilnú dátovú GPRS sieť protokolom TCP alebo UDP
• Detekcie zmeny na digitálnych vstupoch a ich odosielanie cestou GPRS alebo SMS
• Vyvolanie zmeny na digitálnych výstupoch
• Geofencing v rámci piatich nastaviteľných oblastí tvaru štvorca alebo kruhu
• Úsporný prevádzkový režim šetriaci autobatériu
• FOTA aktualizácia firmware cez GPRS
• Identifikácia technológiou 1-Wire® (ID kľúčom vodičov)
• Možnosť pripojenia CAN modulu na snímanie prevádzkových dát z vozidla ako napr. spotreba, otáčky, rýchlosť, teplota, poloha plynového pedálu, poloha brzdového pedálu, zaťaženie, .......

Technická špecifikácia

GSM modem
• Quad-band 900/1800 MHz; 850/1900 MHz
• GPRS class 10 (až do 85,6 kbps)
• SMS (text / dáta)
GPS prijímač
• NMEA protocol compatible. Messages: GGA, GGL, GSA, GSV, RMC, VTG, TXT
• 50 channel GPS L1 frequency receiver, SBAS: WAAS, EGNOS, MSAS
• Citlivosť -161 dBm
Rozhrania
• 3 digitálne vstupy (1 vstup na zapaľovanie)
• 1 analógový vstup (10V až 30V)
• 2 digitálne výstupy (otvorený kolektor)
• 1-Wire® protokol
• Napájanie +10V...+30V DC
• 2 kontrolné LED diódy
• USB port
• Konfigurácia a firmware (FOTA alebo cez USB)
• Externá GSM anténa (SMA konektor)
• Externá GPS anténa

Príklad dostupnosti CAN dát nadstavbovým modulom
